Hebei Kaixiang Electrical Technology Co., Ltd. este unul dintre cei mai importanți producători și furnizori de banc de încărcare ac440v-4000kva-rl din China. Dacă aveți de gând să cumpărați cu ridicata în vrac o bancă de încărcare avansată ac440v-4000kva-rl, bine ați venit să obțineți lista de prețuri din fabrica noastră. Toate produsele personalizate sunt de înaltă calitate și preț competitiv.
Conceput pentru standardul de 440 V / 60 Hz predominant pe piețele maritime, offshore și conform NEMA-nord-americane, acest banc de sarcină este soluția definitivă de testare pentru seturi mari de generatoare diesel maritime, centrale electrice cu platformă offshore, sisteme de generatoare portuare și infrastructură industrială critică de energie. Acceptă pe deplin procedurile de testare stabile-în stare stabilă și tranzitorie, conform cerințelor societății de clasificare marină (CCS, DNV, ABS etc.).
Banca de sarcină aplică o sarcină rezistivă-inductivă combinată controlabilă cu precizie setului generator testat. Rezistoarele cu aripioare din aliaj de nichel-(secțiune rezistivă) și inductoarele cu miez de aer-trifazic sau de fier{{5}(secțiune inductivă) absorb energia electrică și o transformă în căldură. Un sistem de răcire cu aer forțat-cu admisie orizontală a aerului și orizontală de evacuare a aerului (în sus) disipează în mod continuu căldura, permițând o funcționare reală continuă-chiar și sub sarcină maximă de 4000 kVA.
Parametrii tehnici
|
Parametrii tehnici |
|
|
Tensiune nominală /Frecvenţă |
AC440V 3 faze 4 fire /50Hz compatibil 60Hz |
|
Putere maximă de încărcare @440V/50Hz |
Sarcină rezistivă: 3200kW; Sarcină inductivă: 2400kvar; Putere aparentă: 4000kVA |
|
Pasul de încărcare @440V/50Hz |
Sarcină rezistivă: 24 de trepte 1,2,2,5,10,10,20,50,100,200,200,200,200,200,200,200,200,200,200,200,200,200,200,200kW; sarcină inductivă: 20 trepte 1,2,2,5,10,10,20,50,100,200,200,200,200,200,200,200,200,200,200,200kvar; Notă: sub 440V în scădere conform legii ohmului, tabelul de putere reprezintă parametrii de putere și angrenaj la patru tensiuni: 440V, 415V, 400V și 380V (50Hz / 60Hz). |
|
Factorul de putere |
0.8-1 |
|
Toleranță la încărcare (fiecare pas) |
±5% |
|
Toleranță la sarcină (totală) |
±3% |
|
Precizia afișajului |
clasa 0,5 |
|
Alimentare de control |
Extern: AC400V 3 faze 5 fire /50Hz/60Hz, aproximativ 50kW.
Nota:Doar condițiile de lucru 400V, 50Hz / 60Hz sunt luate în considerare pentru conexiunea internă, iar când cealaltă tensiune este utilizată pentru conexiunea internă, utilizatorul se poate adapta prin reglarea tensiunii grupului electrogen.
|
|
Conexiune prin cablu |
Intrare bancă de încărcare--Bară (cuplaj stea „Y”) Putere de control de intrare - bloc terminal |
|
Interfață de comunicare |
RS485, RS232 |
|
Clasa de izolare |
F |
|
Nivel maxim de protectie |
IP54 |
|
Ciclul de funcționare |
Continuu |
|
Răcire |
Răcire forțată cu aer, admisie orizontală a aerului și ieșire în sus |
|

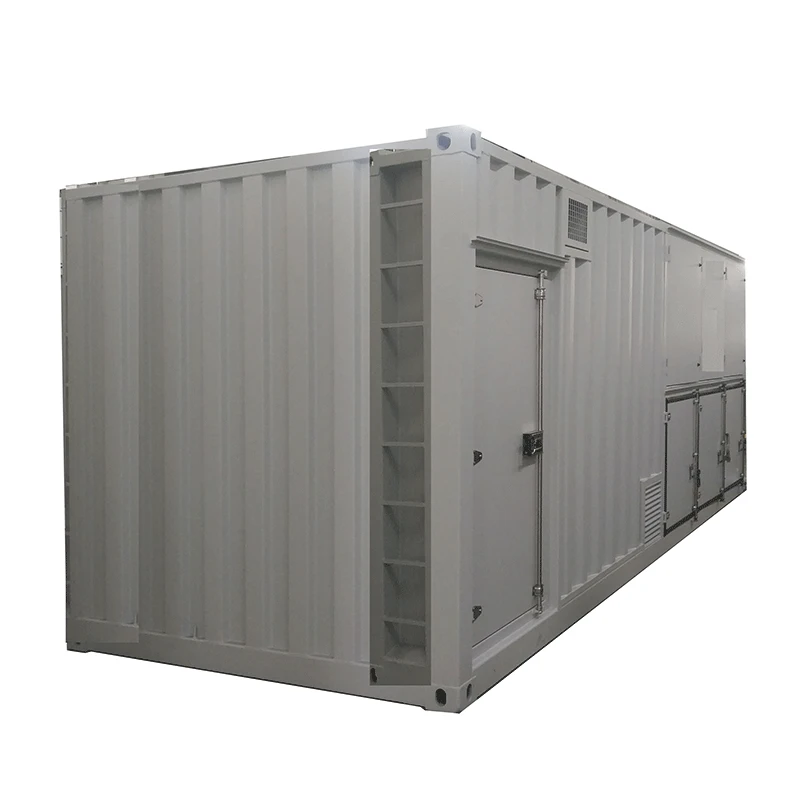

Construcția carcasei |
Pachet container cu scară în sus, intrare și ieșire cu plasă și placă de acoperire. |
|
Transport |
Ridicare: inelele de rulment sunt prevăzute în partea de sus a șasiului. |
|
Culoarea carcasei |
GR (RAL7035) |
|
Dimensiune |
Aproximativ 6058mm*2438mm*2591mm(L*W*H) |
|
Greutate |
Aproximativ 13000 kg |
|
Parametru de mediu de operare |
|
|
Temperatura de lucru |
-20 de grade -+50 de grade |
|
Umiditatea relativă |
Mai mic sau egal cu 95% |
|
Altitudine |
Mai mică sau egală cu 2500 M |
|
Presiunea atmosferică |
86-106 kPa |
|
Mărcile componentelor principale |
|
|
Contactor |
Schneider |
|
Siguranță |
Miro |
|
Modul de control PLC |
Siemens |
|
Rezistori din aliaj |
Kaixiang (dezvoltare auto{0}) |
|
Software de management al datelor |
Kaixiang (dezvoltare auto{0}) |
|
Instrumente de testare |
8961F2 |
ProdusFuncții&Avantaje

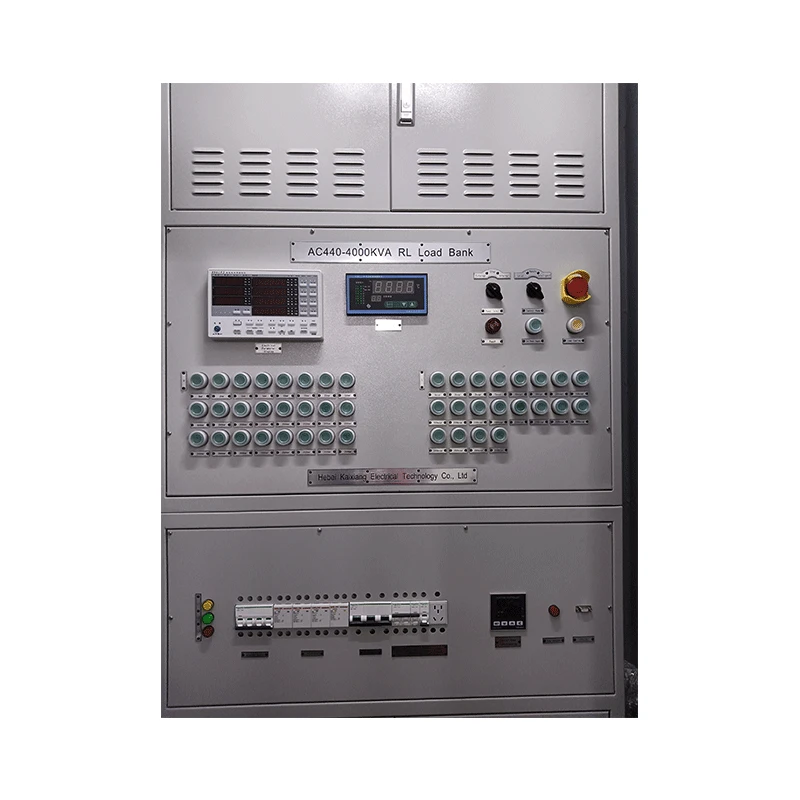

Control triplu-mod și operare
Trei opțiuni de control: panou local, cutie de control la distanță (comutator cu buton) sau software inteligent pentru computer. O interblocare hardware asigură că un singur mod este activ la un moment dat, eliminând complet conflictele operaționale.
Încărcare lină cu o singură tastă: Presetați puterea țintă și apăsați comutatorul principal-bancul de încărcare se cuplează la valoarea exactă prestabilită, prevenind fluctuația sarcinii și protejându-vă echipamentul în timpul tranzițiilor de putere.
Contorizare locală cuprinzătoare: Instrumentele de pe site-ul-afișează monitorizarea completă a parametrilor-tensiunii, curentului, activă/reactivă/aparentă, factorului de putere și frecvenței-în trei faze, fără un computer.
⚙️Moduri avansate de încărcare
Încărcare constantă-State: Alegeți dintre Încărcare manuală, Încărcare prestabilită (introduceți parametrii grupului electrogen și selectați rapoarte 0%–110% pentru calcul automat-instantaneu), Încărcare automată (setați mai multe etape cu putere/durată personalizată; întrerupeți sau omiteți oricând) și Încărcare în trepte (creștere/coborare progresivă a valorii-cu intervale ajustabile).
Încărcare tranzitorie: Efectuați aplicarea și îndepărtarea bruscă a sarcinii pentru a testa răspunsul dinamic al generatorului și caracteristicile de recuperare.
Modul de putere constantă: Sistemul se ajustează automat în timpul fluctuațiilor de tensiune sau defecțiunilor modulului pentru a menține puterea aproape de valoarea activă setată-asigurând testarea neîntreruptă și precisă.
Precizie și compensare
Compensarea pierderii cablului: Rezistența cablului de testare de intrare; software-ul compensează automat pierderile de linie cauzate de material și lungime, oferind măsurători foarte precise la bornele generatorului.
Rezoluție ultra-înaltă: Rezoluție minimă-de date în stare stabilă de 1 secundă și captură de date tranzitorie la 40 μs pentru o analiză precisă a performanței.
Monitorizare-în timp real și siguranță
Urmărirea completă a-parametrilor: Software-ul afișează-tensiunea, curentul, puterea, factorul de putere, frecvența, timpul și temperatura internă a șasiului în timp real.
Diagnosticare inteligentă a erorilor: LED-urile vizuale monitorizează starea sistemului; în cazul unei închideri anormale de protecție, software-ul solicită instantaneu motivul specific de declanșare-reducând drastic timpul de depanare.
Analiza și raportarea datelor
-Afișare grafică în profunzime: generați și imprimați curbele-în timp real/istorice pentru tensiune, curent, frecvență, putere și factor de putere. Include grafice tranzitorii de încărcare/descărcare, curbe armonice tensiune/curent și histograme și forme de undă de înregistrare.
Rapoarte automate de testare: Software-ul produce (1) Raport de date de testare, (2) Raport de testare de performanță de stat constantă-și (3) Raport de testare tranzitorie. Rapoartele exportate includ valori max/min pentru o comparație ușoară a parametrilor.
Export la cheie: Toate curbele/graficele se exportă ca .word; rapoartele de testare se exportă ca .xls-ambele imprimabile complet pentru auditurile FAT și de conformitate.
Managementul sistemului paralel
Sincronizare cu mai multe-unități: atunci când mai multe bănci de încărcare funcționează în paralel, software-ul afișează și înregistrează central parametrii pentru fiecare unitate individuală, precum și pentru întregul sistem combinat-ideal pentru testarea de capacitate ultra{-înaltă-.
